能见度激光雷达

产品介绍 PRODUCT

HLZNJ-10型能见度激光雷达基于米散射技术原理开发，可输出三维能见度廓线信息，具有探测距离远、云雾穿透能力强、激光人眼安全、可长时间不间断观测等优点。

应用背景

大气能见度，即目标物的能见距离，是指视力正常的人，能从背景光中将目标物轮廓分辨出来的最大距离。低能见度天气，直接影响飞机起降、船舶通航、车辆正常行驶，因此在气象、航空、交通等领域，大气能见度是重点观测对象。

产品特点

Ø 高测量精度

Ø 高稳定性

Ø 低探测盲区

Ø 全天时工作

4、产品功能

Ø 能见度廓线

Ø 能见度扫描

Ø 三维能见度

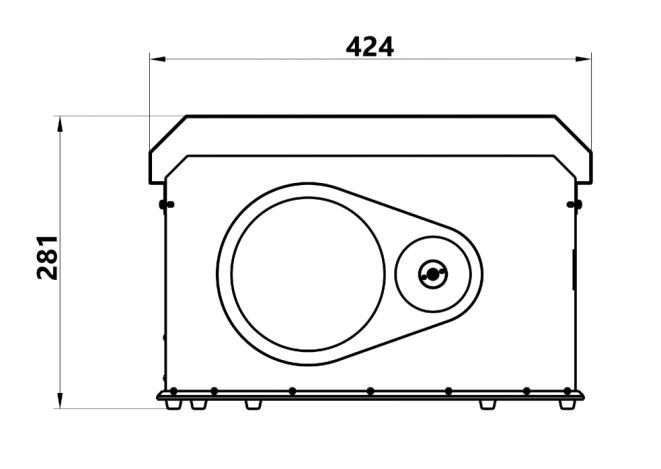

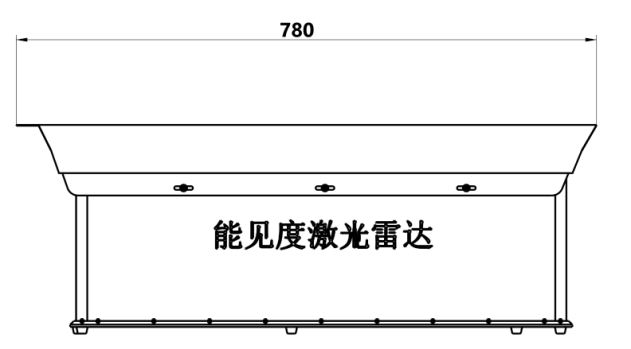

尺寸图

技术参数

测量性能
有效探测范围	50m-10000m
水平扫描方位（具备扫描功能时）	0-360°
能见度测量范围	50-20000m
空间分辨率	距离：15m或其倍数角度：≤0.5°（雷达的指向）
时间分辨率	廓线探测：5s-10min可调
距离测量精度（均方误差）	不大于其空间分辨率
能见度测量相对误差要求 ΔV/V	<100%，50m≤V≤100m；<50%， 100m<V≤200m；<20%，>200m；V测量值：是能见度激光雷达的测量值；V：通过其他方法测定的能见度值，例如，使用大气透射仪。 ΔV=\|V测量值-V\|
固体目标测量误差	±15m
输出量	能见度、消光系数、后向散射系数
功耗	≤500W
物理规格
尺寸（长×宽×高）	≤800mm×700mm×2200mm（包含安装支架）
重量	≤100kg（包含安装支架）
环境适应性
工作环境	-45℃~50℃、≤100%RH
储存环境	-45℃~60℃、≤100%RH

应用领域

Ø 军事保障

Ø 海港

Ø 机场

Ø 舰艇

Ø 公路
